زنگ ورودی واحد
با هر لمس یک فرمان کوتاه برای زنگ پشت درِ واحد صادر میشود و خروجی در حالت دائم باقی نمیماند.
PRO

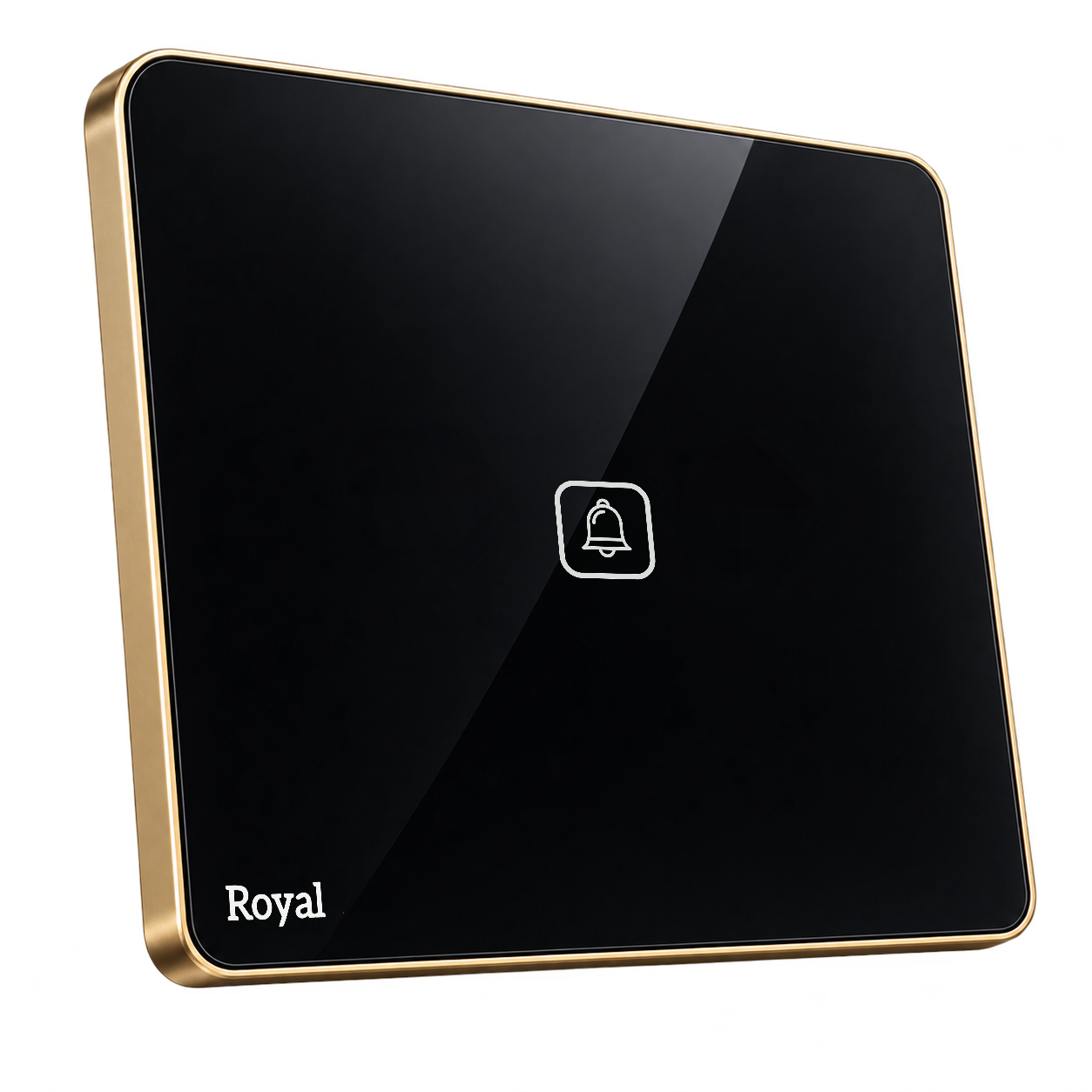

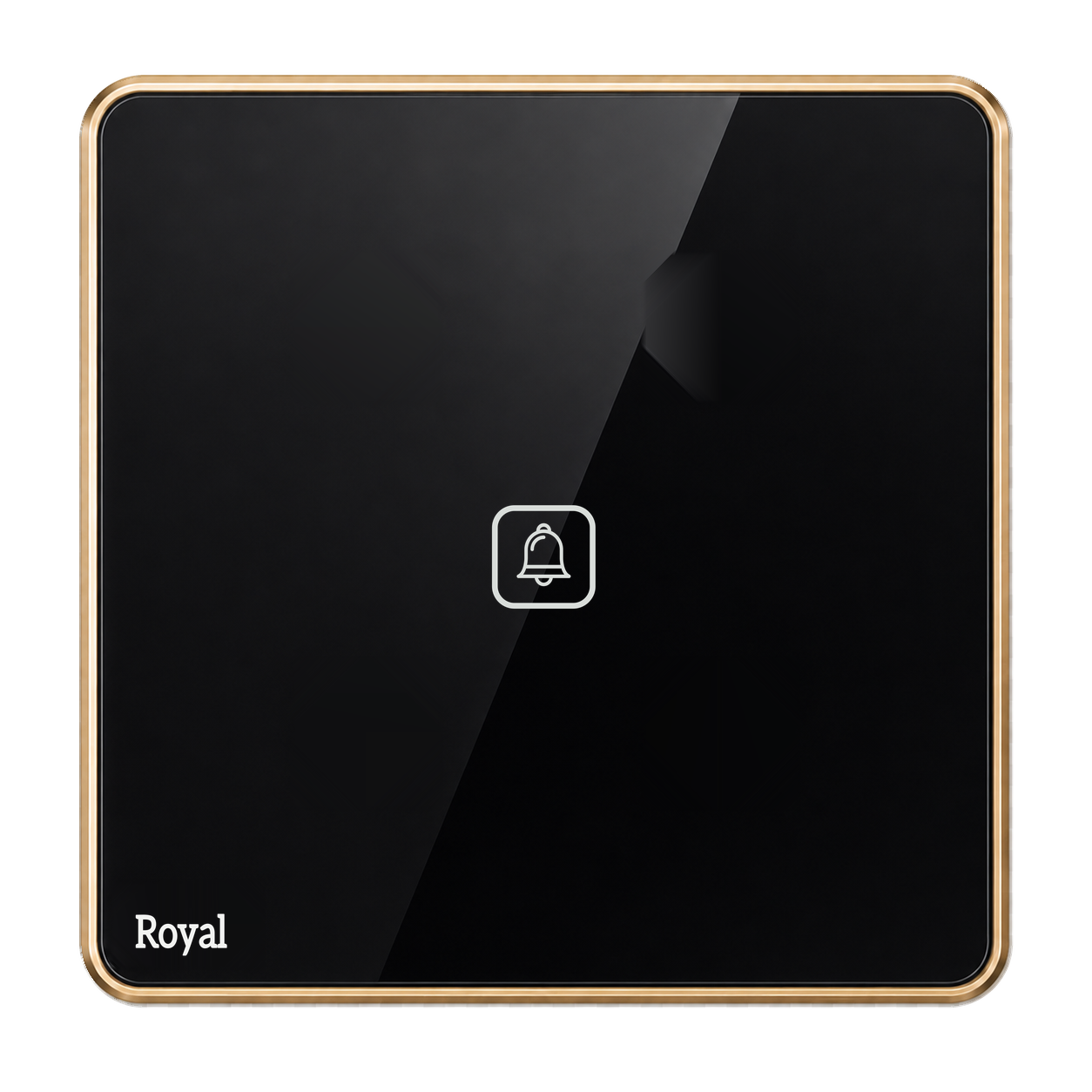

انتخاب رنگ محصولرنگ را انتخاب کنید، برای بزرگنمایی روی عکس بزنید.
ROYAL PRO SERIES
شاسی زنگ لمسی
شاسی زنگ تنها هنگام لمس، فرمان لحظهای صادر میکند و برای زنگ ورودی واحد یا تجهیزات سازگار با ورودی پالسی بهکار میرود. این نسخه کنترل لمسی مستقیم و پایدار را بدون نیاز به نرمافزار یا شبکه ارائه میکند.
نوع عملکردلمسی ساده
سری محصولپرو
ترمینالهای فعالL2
کاربرد اختصاصی این مدلزنگ پشت واحد و تجهیزاتی که به فرمان لحظهای سازگار نیاز دارند
نمایش جزئیات محصول
شاسی زنگ لمسی
نمونههای کاربردی
این کلید برای چه فضاهایی مناسب است؟
این مثالها برای انتخاب سادهتر نوشته شدهاند، تعداد سرخطها، نوع مصرفکننده و توان هر خروجی باید با نقشه اجرایی پروژه هماهنگ باشد.
زنگ در حیاط یا ورودی
برای اجرای شاسی زنگ در ورودی ساختمان یا حیاط، در صورت سازگاری زنگ و سیمکشی موجود.
ورودی لحظهای سازگار
قابل استفاده برای تجهیزی که صراحتاً ورودی لحظهای یا پالسی سازگار دارد، پیش از نصب مشخصات آن بررسی شود.
مشخصات فنی
مشخصات شاسی زنگ
- ولتاژ ورودی
- 100 تا 275 ولت AC
- فرکانس
- 50 هرتز
- ترمینالهای تغذیه
- N برای نول و L برای فاز
- ترمینالهای مورد استفاده
- L2 (فرمان لحظهای زنگ)
- حداکثر جریان
- خروجی L2: حداکثر ۱۰ آمپر
- کنترل
- کنترل مستقیم لمسی
- شبکه
- نیاز ندارد
- هاب مرکزی
- نیاز ندارد
- رویه
- شیشه براق و ضد خش با لبه ابزارخورده
- بدنه
- پلاستیک مهندسی کندسوز PC0
- نشانگر لمس
- نور سفید در حالت خاموش و آبی هنگام فعالشدن
- رنگبندی

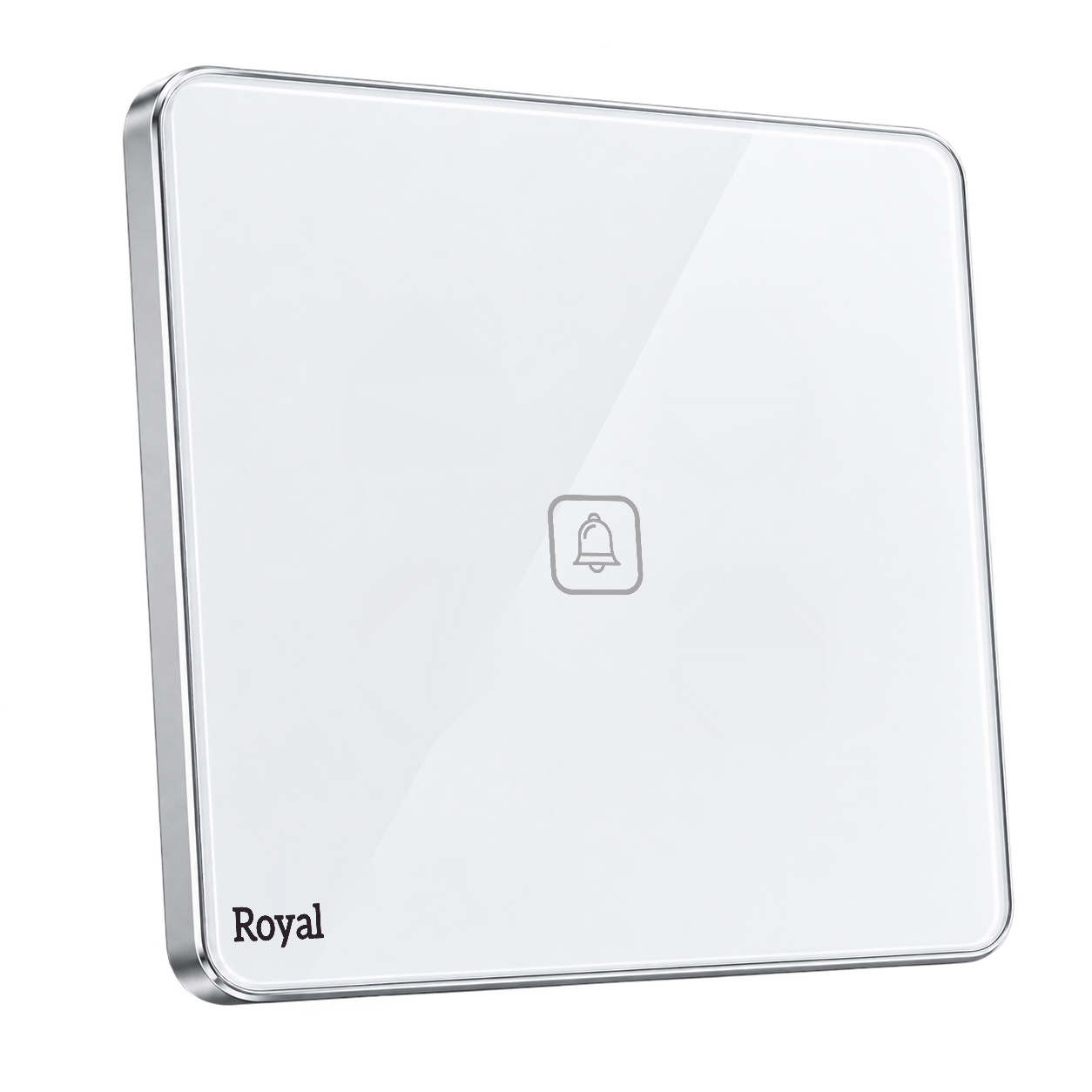

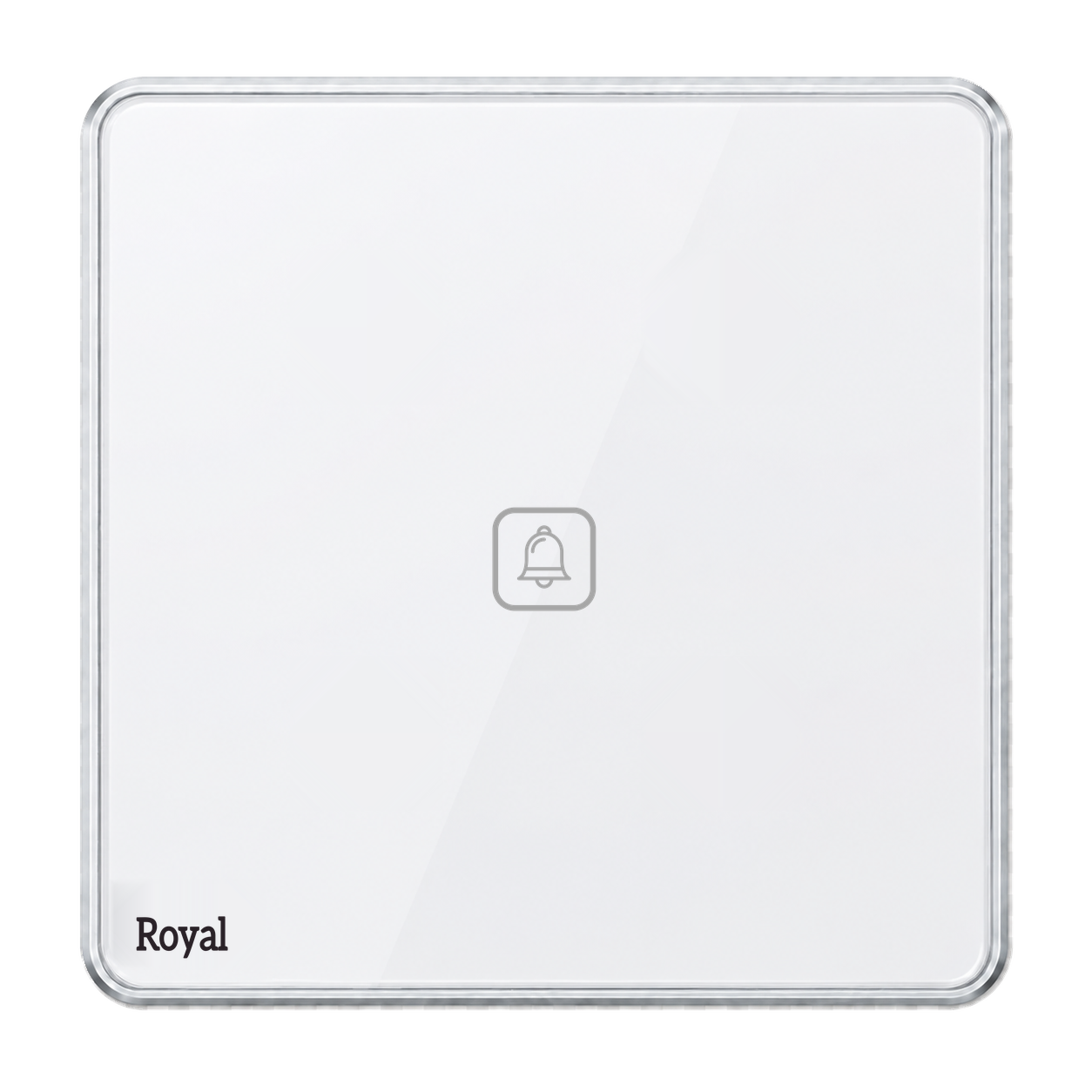

- فریم طلایی/شیشه مشکی و فریم نقرهای/شیشه سفید
نقشه فنی
نقشه سیمکشی شاسی زنگ
ورودیهای زیر عنوان IN شامل N برای نول و L برای فاز هستند. به ازای هر پل، فاز برگشتی مصرفکننده از ترمینال مشخصشده گرفته میشود.
نقشه فنی اصلی Royal
نقشه سیمکشی شاسی زنگ
N · L · L2
فرمان لحظهای شاسی زنگ از ترمینال L2 دریافت میشود.
L2فرمان لحظهای زنگ
N · نول ورودیL · فاز ورودیخط قرمز · فاز و خروجیهای فعال
هشدار ایمنی درباره جابهجایی فاز و نول
اتصال فاز و نول باید دقیقاً به L و N انجام شود. در صورت جابهجایی، ممکن است کلید ظاهراً کار کند و الزاماً سوختگی فوری رخ ندهد، اما بهجای فاز، نول قطع و وصل میشود و فاز میتواند روی مصرفکننده باقی بماند، این وضعیت ایمن نیست و باید پیش از بهرهبرداری اصلاح شود.
راهنمای سیمکشی شاسی زنگ
قطع و کنترل برق
برق سرخط را از تابلو قطع کنید و با ابزار مناسب، بیبرق بودن همه هادیها را تأیید کنید.
اتصال تغذیه IN
نول ورودی را به N و فاز ورودی را به L متصل کنید. سطح مقطع سیم و حفاظت الکتریکی باید متناسب با بار باشد.
اتصال ترمینالهای این مدل
L2 برای فرمان لحظهای زنگ. نول مصرفکنندهها به نول مشترک همان سرخط متصل میشود.
بازبینی و آزمون
پس از محکمکردن اتصالات و کنترل نبود سیم لخت، برق توسط فرد متخصص وصل و عملکرد هر مسیر جداگانه آزموده شود.
محدودیت جریان: خروجی L2: حداکثر ۱۰ آمپر. در بارهای موتوری و القایی، جریان راهاندازی نیز باید محاسبه شود.
شیشه یکپارچه و جزئیات دقیق
سطح شیشهای براق و ضد خش با لبه ابزارخورده، نور نشانگر سفید در حالت خاموش و آبی هنگام فعالشدن و بدنه مهندسی کندسوز PC0، ظاهر و عملکرد سری Royal را کامل میکند.
کنترل لمسی مستقیم
این مدل برای پروژههایی مناسب است که ظاهر و لمس سری Royal را بدون کنترل نرمافزاری میخواهند و برای کارکرد به شبکه یا هاب نیاز ندارد.
پاسخهای مهم پیش از خرید
این مدل برای چه کاربردی مناسب است؟
زنگ پشت واحد و تجهیزاتی که به فرمان لحظهای سازگار نیاز دارند. استفاده خارج از کاربرد تعریفشده باید فقط پس از بررسی فنی انجام شود.
آیا این مدل به هاب مرکزی نیاز دارد؟
خیر. نسخه لمسی ساده به شبکه، نرمافزار یا هاب مرکزی نیاز ندارد.
آیا جابهجایی فاز و نول بیخطر است؟
خیر. حتی اگر کلید ظاهراً کار کند، باقیماندن فاز روی مصرفکننده خطر برقگرفتگی ایجاد میکند. اتصال باید توسط برقکار اصلاح شود.
آیا نصب بدون برقکار مجاز است؟
خیر. برق شهر خطرناک است، نصب و آزمون باید توسط برقکار دارای صلاحیت و مطابق نقشه همین مدل انجام شود.
